半導体ガラス基板の関連銘柄4社｜実用化段階・株価・量産条件を比較

AI半導体の性能競争は、チップの微細化だけでなく、複数のチップを一体化する先端パッケージへ広がっています。そこで注目されている材料が半導体ガラス基板です。

ただし、関連企業の実用化段階は同じではありません。現時点で重視したいのは、関連性の強さより、サンプル供給から顧客認定、量産へ進んでいるかです。本記事では仕組みと関連4銘柄を整理します。

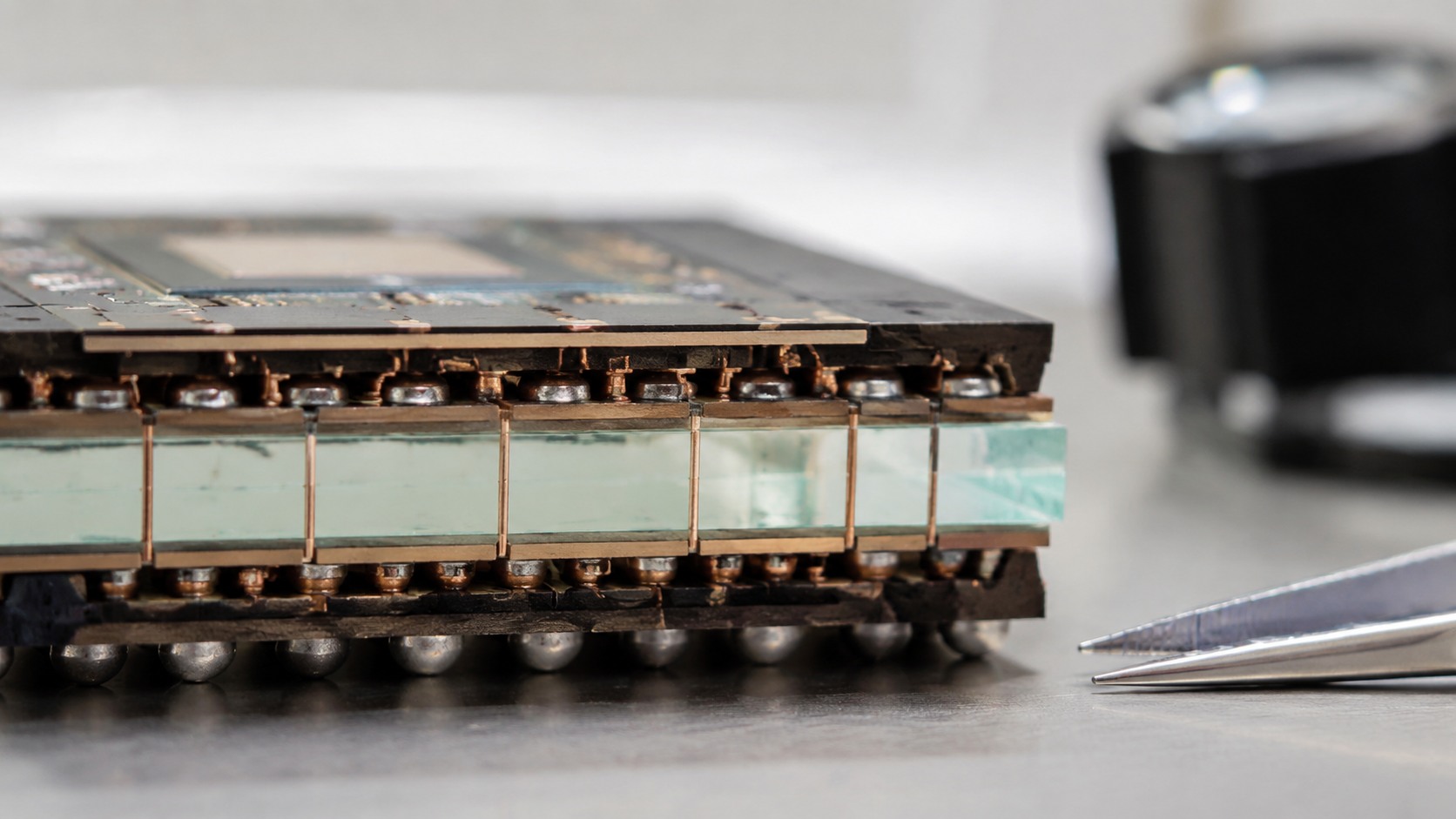

半導体ガラス基板とは次世代パッケージの中核材料

半導体ガラス基板は、演算チップやメモリーを載せるパッケージの内部で使われる材料です。ガラスの平らさと硬さを生かし、大型パッケージでも配線精度を保ちやすい特徴があります。

ただし、ガラスコア基板、ガラスインターポーザー、ガラスキャリアは用途が違います。名前に「ガラス」が付く製品を一括りにすると、企業の実用化段階を読み違えます。まずは各部材の役割を分けて確認します。

ガラスキャリアは製造工程の仮の土台、ガラスクロスは有機基板の補強材で、完成品に残るガラスコアとは別物です。製品名と使用工程を照合します。

ガラスコア基板が有機コア基板の課題を補う

ガラスコア基板は、FC-BGAなどのパッケージ基板で中心となるコア材を、樹脂からガラスへ置き換えた製品です。ガラスは熱による寸法変化が小さく、表面を平らに保ちやすいため、大型化と微細配線の両立に向きます。

従来の有機コア基板は加工しやすく、すでに量産技術も確立しています。一方、面積が広がると反りや寸法変化が増えます。ガラスはこの弱点を補えますが、加工コストや割れへの対策が残ります。

採用対象は、特に面積が大きく、接続密度の高いAI・高性能計算向けパッケージが中心になるとみられます。

ガラスインターポーザーとTGVの役割

インターポーザーは、演算チップやHBMとパッケージ基板の間をつなぐ中間層です。ガラス製なら、微細配線と大面積化を両立できる可能性があります。TGVはガラスを貫通する微細な接続孔を指します。

孔の内側へ銅を形成すると、ガラスの表裏を電気的につなげられます。孔径、深さ、間隔、銅めっきの均一性が性能を左右します。ガラス材料だけでなく、穴あけと配線形成まで含めた製造技術が必要です。

材料会社だけで完結せず、加工装置、めっき、検査、パッケージ設計をつなぐ供給網が欠かせません。

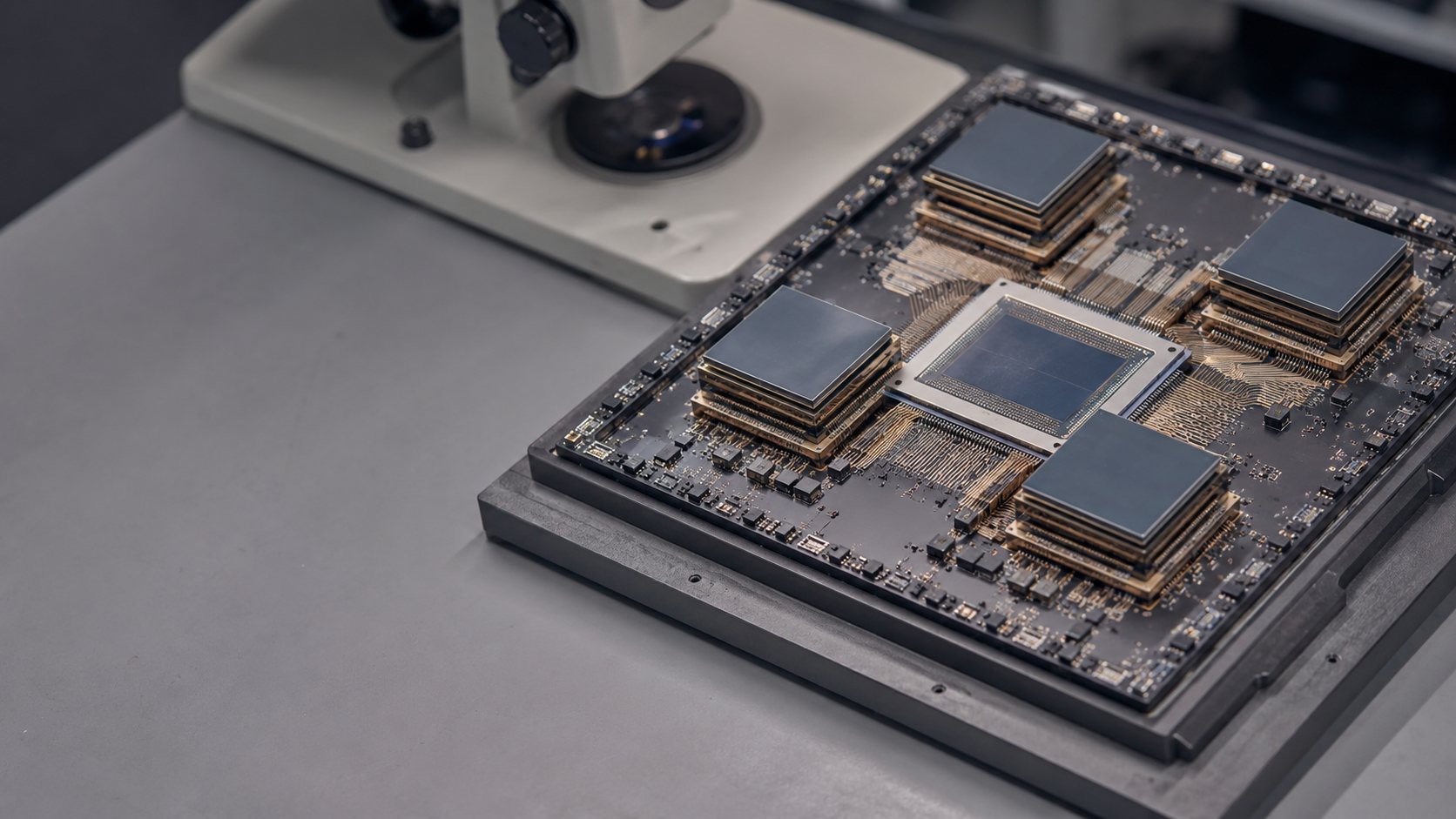

AI半導体の大型化と高密度配線がガラス基板需要を生む

生成AIの学習と推論では、演算量だけでなく、チップ間のデータ転送速度も性能を左右します。そのため、GPU、専用AIチップ、HBMを短い距離で高密度に接続する設計が増えています。

パッケージが大きくなり、配線が細くなるほど、従来材料の反りと寸法変化が問題になります。ガラス基板への期待は、AIという名称ではなく、大型化と高密度配線の技術課題から生まれています。

材料を置き換える目的は流行へ乗るためではなく、データ転送量と実装面積の増加へ対応するためです。

[関連]AI半導体・HBM需要予測｜Windows10終了とAI PCの2026年特需

チップレットとHBMでパッケージが大型化する

チップレットは、機能の違う小さなチップを組み合わせ、1つの大型チップのように動かす設計です。製造歩留まりを保ちながら、演算回路や入出力回路を最適な工程で作れる利点があります。

AI半導体では、演算チップの周囲に複数のHBMを配置します。搭載するチップ数が増えるほど接続面積も広がり、パッケージの大型化が進みます。大面積でも平らさを保てる材料への需要が高まる理由です。

チップ間の距離を短く保てれば、通信時の消費電力を抑え、システム全体の処理効率も高めやすくなります。

[関連]SKハイニックス(SKHY)の株価と今後｜急落がキオクシアなど日本株へ与える影響

平坦性と剛性が微細配線や実装精度を左右する

配線が細くなると、基板のわずかな反りでも露光や接合の位置がずれます。チップと基板の間にある微小な接続端子も、面全体で均一に接触しにくくなります。ガラスの平坦性と剛性は、この位置ずれを抑える方向に働きます。

DNPの公式発表では、有機コアは大型化に伴う反りと微細配線形成が課題になると説明しています。ガラスなら寸法を保ちやすい一方、欠けや割れを防ぐ搬送技術まで整えなければ量産は安定しません。

実装面積が広がるほど小さな反りの影響も大きくなるため、材料特性と製造工程の両方で精度を保つ必要があります。

先端半導体パッケージ市場の拡大だけではガラス採用は決まらない

AI投資の拡大で、先端ロジック、HBM、パッケージ製造装置への支出が増えています。半導体製造装置大手の受注や設備計画からも、後工程の処理能力を増やす動きが確認できます。

一方、先端パッケージ市場の成長と、ガラスコアの採用拡大は同じ意味ではありません。ガラス関連株を選ぶなら、市場予測より顧客認定と量産設備の開示を優先したい段階です。

後工程全体の投資額を、ガラス基板だけの売上機会として扱わないようにします。

[関連]半導体製造装置関連株に投資する際のポイントは？今後も上昇基調は継続か

AI投資で先端パッケージ関連の設備需要が拡大

Reutersの2026年8月13日付報道によると、Applied Materialsは同年のパッケージ関連売上高が前年比70%超伸びる見通しを示しました。従来予想の50%超から引き上げ、顧客との商談は2030年まで見通せる例もあると説明しています。

SEMIの2025年12月予測では、組立・パッケージ装置の世界売上高が2025年に60億ドルへ19.6%増加し、2026年も9.2%伸びるとしています。AIとHBMが後工程投資を押し上げています。

この数字は装置市場の予測であり、ガラスコア基板そのものの市場規模ではない点に注意が必要です。

市場拡大がガラス採用へ直結するとは限らない

先端パッケージには、有機基板、シリコンインターポーザー、再配線層、ハイブリッドボンディングなど複数の方式があります。性能、コスト、生産能力に応じて使い分けられ、ガラスだけが成長する市場ではありません。

ガラスは大面積化に強みがありますが、有機基板には量産実績と供給網があります。シリコンは微細加工に優れます。ガラスが採用されるには、既存方式を上回る総コストと信頼性を示す必要があります。

性能だけでなく、設計変更の負担や複数社から調達できるかも、顧客が材料を選ぶ条件になります。

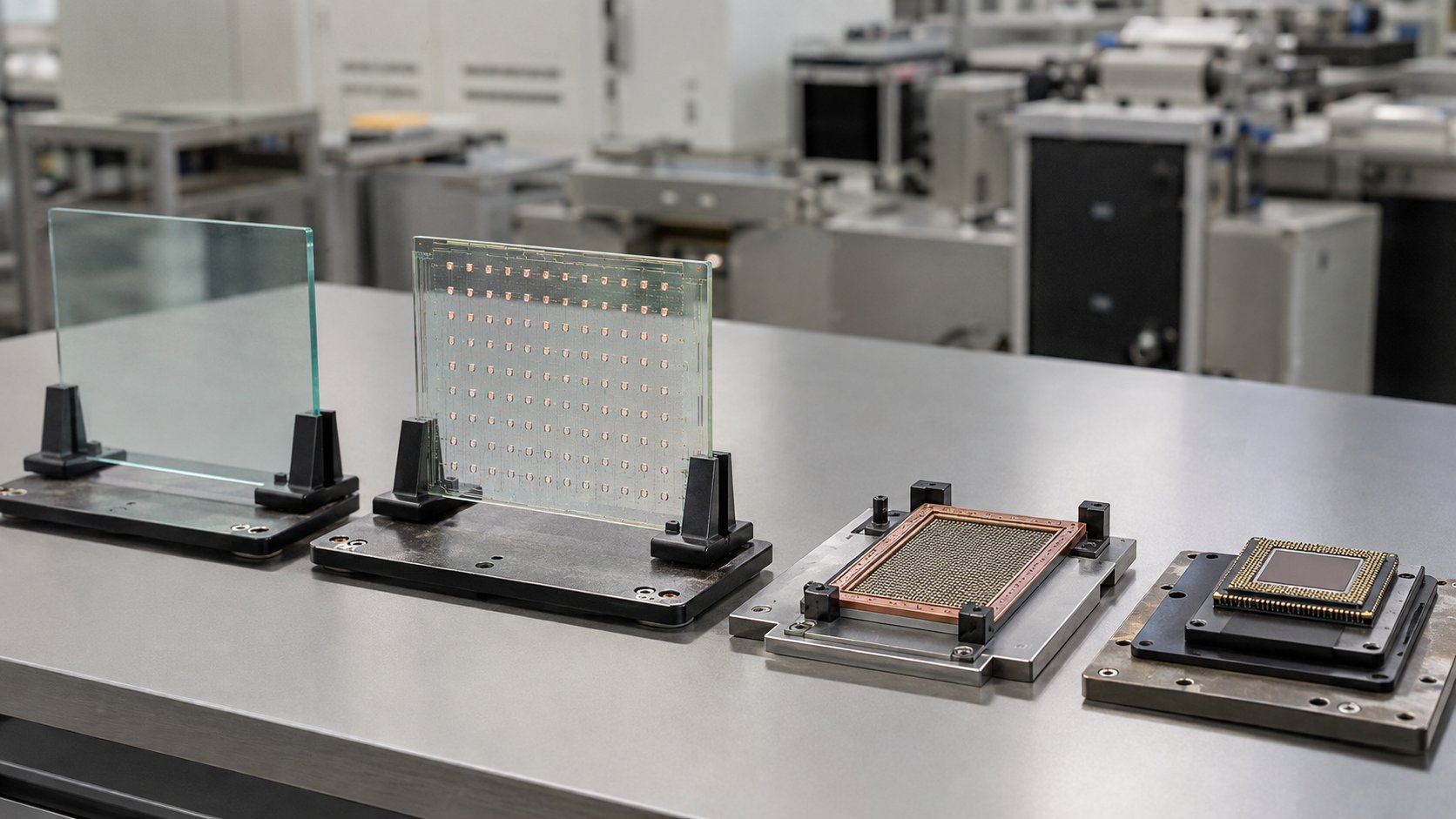

半導体ガラス基板の関連銘柄4社は実用化段階が異なる

国内上場企業では、日本電気硝子、DNP、TOPPANホールディングス、AGCがガラスコアやガラスインターポーザーを開発しています。ただし、4社を同じ「量産銘柄」と呼ぶのは正確ではありません。

本節では、2026年8月までに企業が公表した開発品、設備、サンプル供給、量産目標を確認します。選定基準は、半導体ガラス基板へ直接つながる製品や設備を公式に開示しているかです。

単に業界団体へ加盟している企業や、用途を明らかにしていないガラス会社は対象から外しました。

[関連]半導体関連銘柄の本命株｜AI・ダイヤモンド・国産化テーマを徹底解説

日本電気硝子(5214)―大型TGVガラスコア基板のサンプル供給を開始

日本電気硝子は、レーザー改質・エッチング加工に対応する大型TGVガラスコア基板を開発し、サンプル供給を始めました。自社でTGV加工した515×510mm品と、未加工の原板を用意しています。

CO2レーザー向けには厚さ0.5mm、孔径90μmの例も示しました。材料と加工法を顧客が選べる点は強みです。ただし、26年12月期中間期は半導体関連製品が減収で、試作品の進展と全社利益は分けて見る必要があります。

大日本印刷(7912)―久喜工場で量産検証、2028年度の量産開始を目標

DNPは久喜工場へTGVガラスコア基板のパイロットラインを新設し、2025年12月から順次稼働させました。2026年初頭からサンプルを提供し、2028年度の量産開始を目標にしています。

サイズは510×515mmで、銅を孔へ満たす充填型と、側壁に金属層を作るコンフォーマル型を扱います。27年3月期第1四半期のエレクトロニクス部門は売上高713億円、営業利益178億円でしたが、ガラスコア単独の売上高は未開示です。

TOPPANホールディングス(7911)―石川工場で次世代パッケージのパイロットラインを立ち上げ

TOPPANは石川工場に次世代半導体パッケージのパイロットラインを導入し、2026年7月の稼働を計画しました。大型ガラス基板を使うインターポーザーやガラスコア、再配線層の研究開発を進めます。

新潟工場ではFC-BGAの新ラインが2026年1月に量産を開始しましたが、これはガラスコアの量産発表ではありません。既存FC-BGAの増産と、石川工場のガラス技術開発は区別して確認します。

27年3月期第1四半期には、石川工場でパイロットラインの立ち上げを進めていると報告しました。

AGC(5201)―ガラスコアとガラスインターポーザーを開発

AGCの2026年6月半導体関連事業説明会では、ガラスインターポーザー、ガラスコア、ビルドアップフィルムの開発を示しました。TGV製品はウエハー型だけでなく、510×515mmのパネルサイズにも対応しています。

一方、量産・供給中と説明しているのは半導体製造を支えるガラスキャリアです。ガラスコアとインターポーザーは開発段階にあります。26年12月期中間期は売上高1兆1,006億円、営業利益646億円でした。

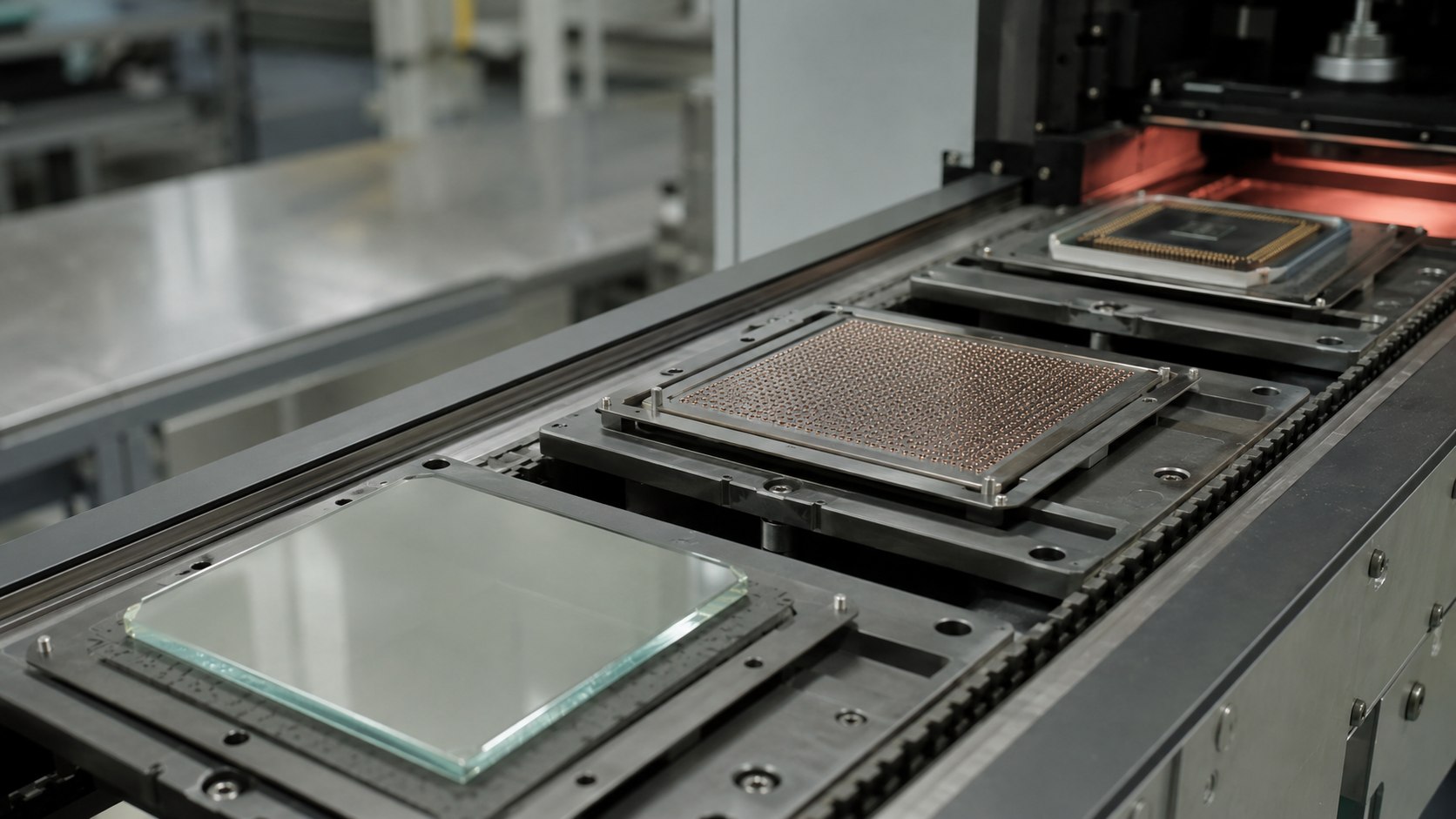

4社は量産目標・サンプル供給・開発で事業化への距離が異なる

4社の違いは、ガラスを扱えるかではなく、顧客の量産ラインへどこまで近づいているかにあります。材料サンプル、加工済み基板、パイロットライン、量産設備では、売上へつながる距離が異なります。

さらに、4社とも複数事業を持つ大企業です。ガラスコアが採用されても、初期売上だけで連結業績が大きく変わるとは限りません。既存の半導体事業と新製品を分けて比較します。

開発工程と全社利益への距離を分けると、同じ「関連銘柄」でも株価へ効く材料が違って見えます。

開発・サンプル供給・量産検証・量産目標を一覧化

公表内容では、日本電気硝子が加工済みサンプルを供給し、DNPはパイロットラインで量産検証を進めています。TOPPANは研究開発設備を立ち上げ、AGCは材料・部材の開発を続けています。

DNPだけが2028年度という量産目標を明示しています。ただし、目標は受注や量産開始の確定ではありません。顧客認定、設備投資、量産出荷の発表が出るまで、実用化段階を一段ずつ追う必要があります。

日本電気硝子のサンプル供給も先行材料ですが、量産時期と能力はまだ示されていません。

既存の半導体事業とガラス基板の収益貢献を分けて考える

DNPはフォトマスク、TOPPANはFC-BGA、AGCはEUVマスクブランクやキャリアガラス、日本電気硝子は半導体・データセンター向け製品をすでに展開しています。これらはガラスコア以外の売上を含みます。

各社の半導体関連売上が増えても、ガラスコアの採用が進んだ証拠にはなりません。決算資料でガラスコアの受注、売上、能力増強が個別開示されるかが、テーマ収益を確かめる起点です。

新製品名がセグメント資料へ登場し、売上や投資額が継続開示されれば、利益寄与を追いやすくなります。

[関連]決算書の読み方を機関投資家がわかりやすく解説！個人投資家が知っておくべき基本とは

4社の株価評価は既存事業と収益開示の差で分かれる

関連4社はすべて大型株ですが、株価に織り込まれた期待と全社利益の構成は違います。以下の数値は、株価を2026年8月17日終値、評価指標を8月18日午前の株探表示でそろえました。

直近6か月ではTOPPANとDNPが上昇し、AGCと日本電気硝子は下落しています。テーマへの近さだけでなく、既存事業の利益、時価総額、PERの差を同時に比較します。

株式分割をまたぐデータは調整済み終値を使い、名目株価の変化を上昇率へ含めていません。

AGCと日本電気硝子は直近高値から調整

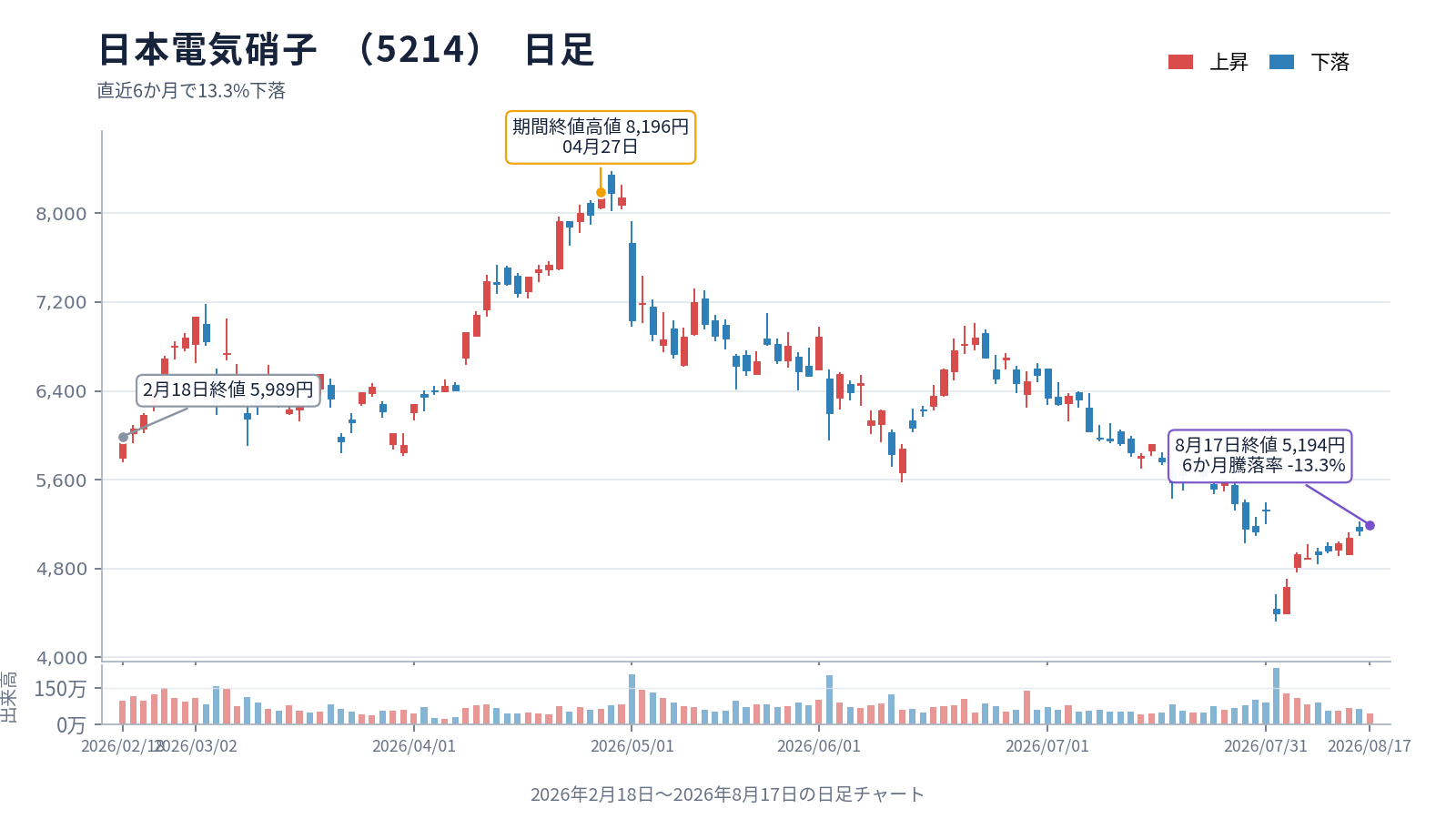

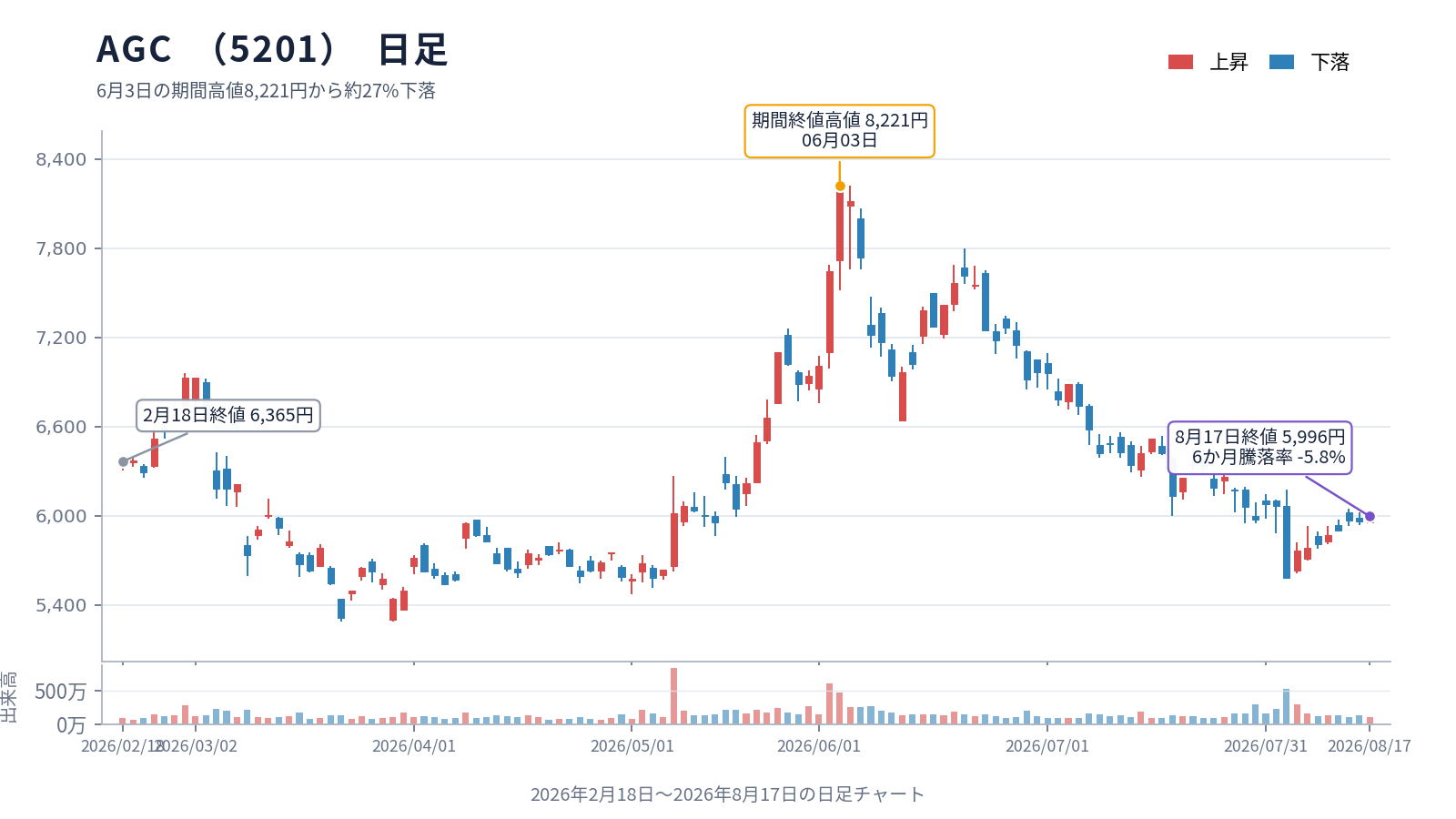

AGCの8月17日終値は5,996円で、2月18日から5.8%下落しました。6月3日の期間高値8,221円からは約27%低い水準です。日本電気硝子は終値5,194円で、同じ6か月では13.3%下落しました。

8月18日時点の予想PERはAGCが16.5倍、日本電気硝子が25.2倍です。日本電気硝子は26年12月期の減益予想がPERを押し上げているため、2社の倍率だけを並べて割高・割安とは決められません。

[関連]ファンダメンタルズ分析とは｜指標・やり方を初心者向けにわかりやすく解説

TOPPANとDNPは5年株価が大きく上昇

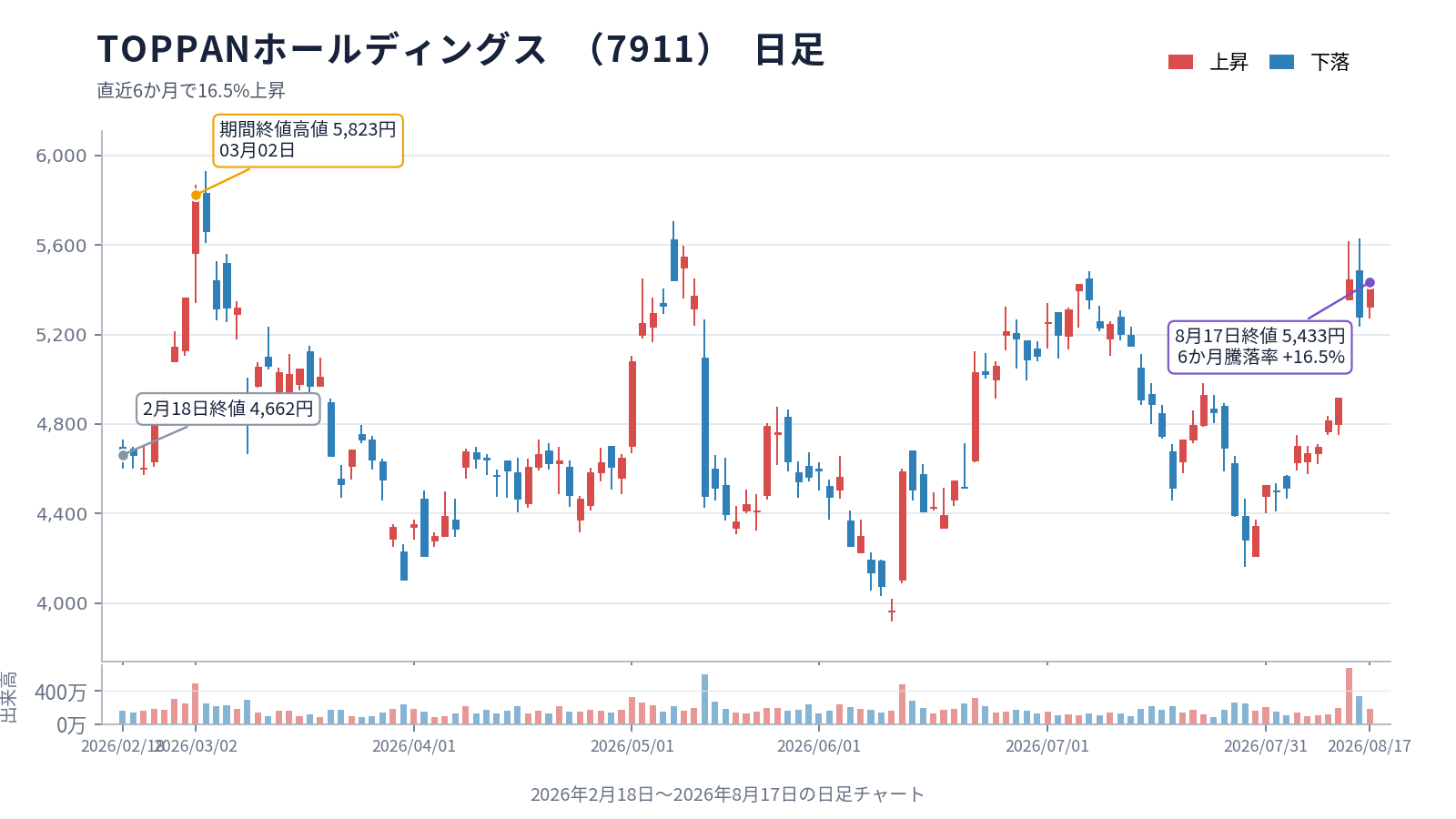

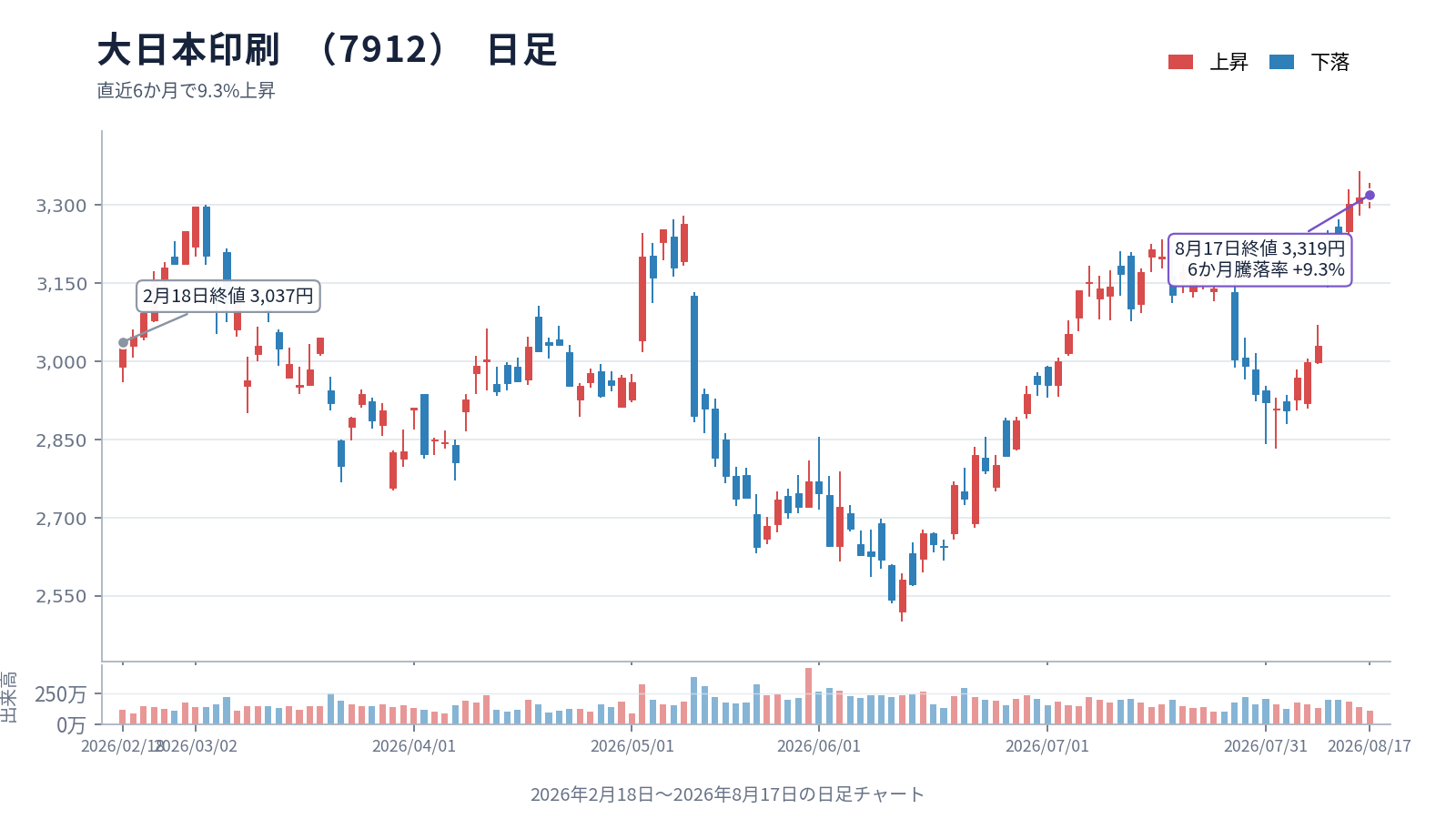

TOPPANの8月17日終値は5,433円で、直近6か月は16.5%上昇しました。DNPは3,319円で9.3%上昇しています。調整済み週足では、5年前と比べて両社とも2倍を超える値上がりです。

予想PERはTOPPANが26.8倍、DNPが14.8倍でした。TOPPANにはFC-BGAなど半導体事業の成長期待が強く反映されています。DNPは利益規模に対する倍率が4社で最も低い水準です。

ただし、両社の株価上昇はガラスコアだけで説明できず、既存事業の改善や資本政策も含んでいます。

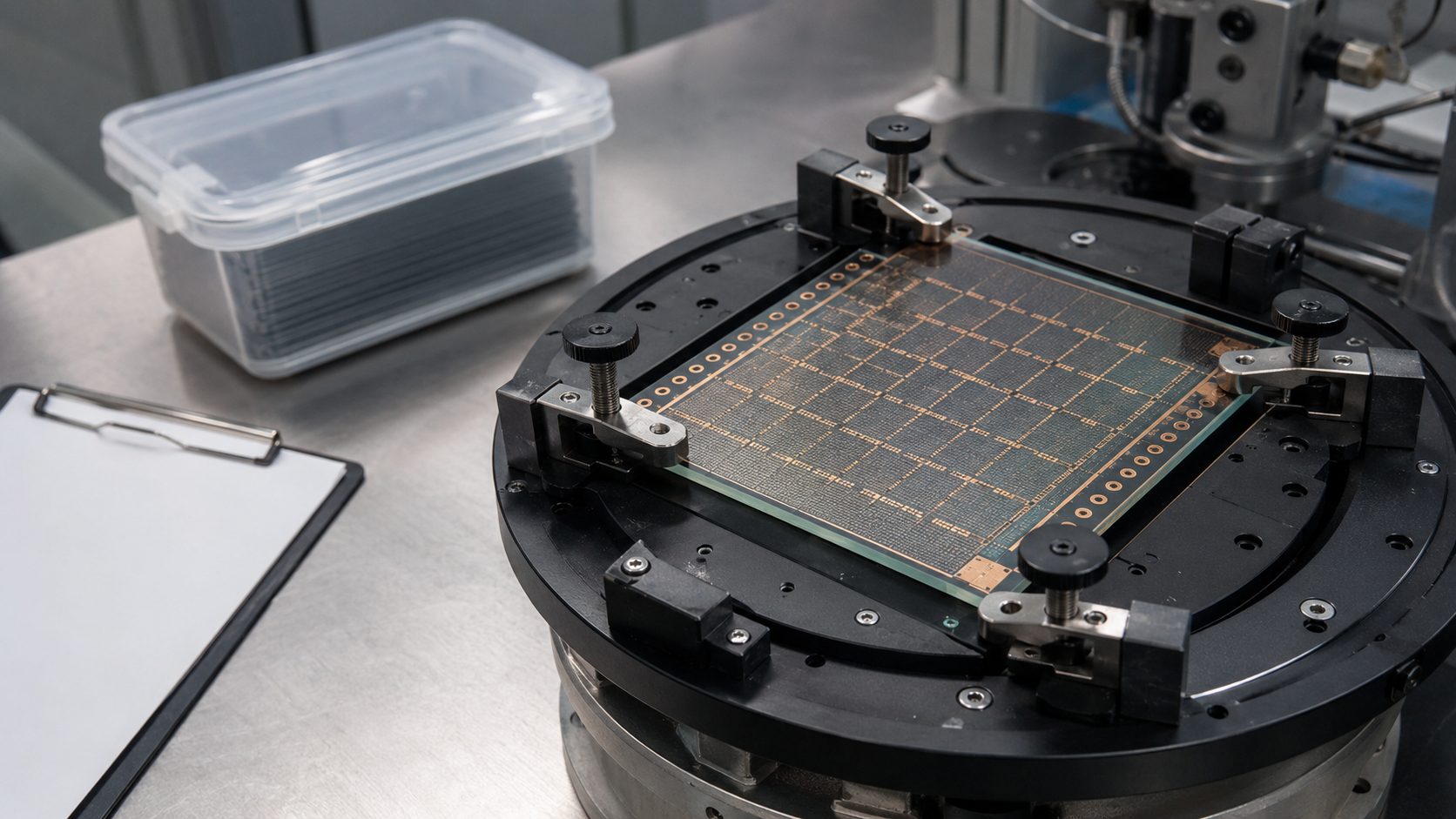

顧客認定・受注・収益開示が今後の株価を動かす

半導体材料は、サンプルを出してから顧客認定を得るまで長い時間がかかります。量産設備を作っても、良品率が上がらなければ利益は残りません。開発発表だけでは投資回収を計算する根拠が不足します。

株価が次に反応しやすいのは、技術用語の追加より、顧客と収益に関する開示です。認定、受注、設備能力、売上高、利益率の順に進展を確認します。

企業ごとに次の開示時期は異なるため、四半期決算と展示会発表を同列に扱わない姿勢も必要です。

サンプル供給から顧客認定・受注へ進めるか

サンプル供給は、顧客が加工性、電気特性、耐久性を試せる段階へ進んだ合図です。ただし、評価用サンプルが採用されたとしても、量産品の型番や数量、価格が決まるまでは売上の継続性を読めません。

今後は、複数顧客での認定、共同開発先、長期供給契約の開示に注目です。「引き合いが強い」から「受注した」へ表現が変わるかを決算説明資料と適時開示で確かめます。

採用先を開示できない場合でも、認定件数やサンプル出荷量が増えれば、商用化が進んだ手掛かりになります。

TGV加工と銅めっきの歩留まりを高められるか

TGVでは、数多くの微細孔を割れなく形成し、孔の内側へ均一に銅を付けます。1枚の大型パネルに不良孔が増えると、材料費だけでなく、その後に積み上げた配線工程も無駄になります。

各社が孔径やアスペクト比を競うだけでは、量産性は分かりません。処理時間、面積当たりの良品数、検査速度を改善できるかが原価を左右します。設備会社との協業も注目点です。

大判化した後も孔の品質が均一なら、顧客は設計自由度と生産効率の両方を得やすくなります。

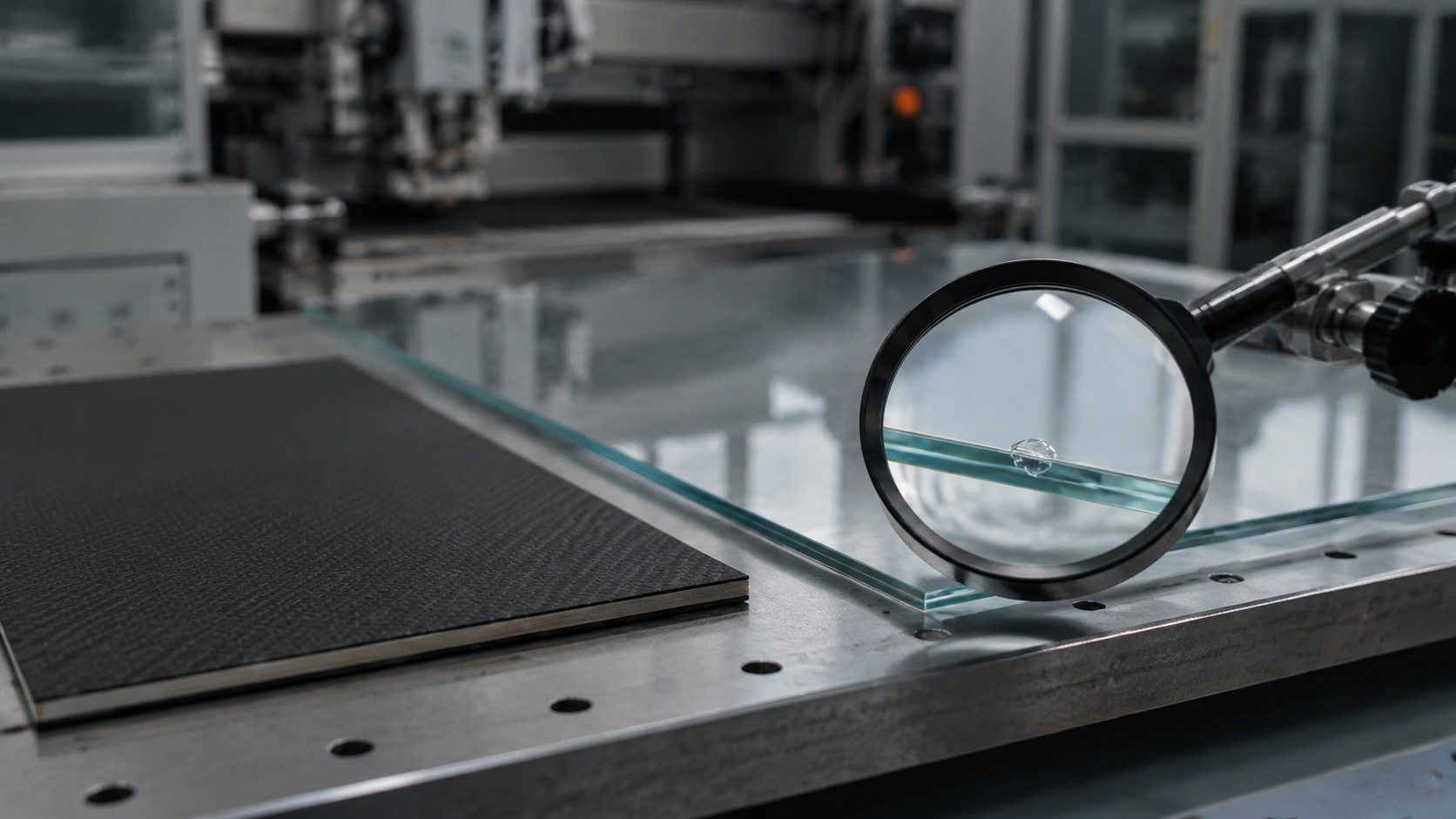

競合技術・認定遅延・先行投資が関連銘柄のリスク

ガラスコアは有望な選択肢ですが、技術的な優位性だけで採用は決まりません。既存材料の改良、顧客の設計変更、設備投資の回収期間など、普及を遅らせる要因があります。

株価は量産開始より先に期待を織り込む場合があります。開発発表で上昇した後に認定や受注が続かなければ、期待が剥がれやすい点には注意が必要です。

[関連]AIバブルは崩壊したのか?2026年7月の半導体株下落、大荒れ相場を分析

反対に、採用先を開示できなくても設備増強が続けば、顧客評価が前進している可能性があります。

発表の中身と株価の反応を分けて読みます。

有機基板やシリコンインターポーザーとの競争

有機基板メーカーは低反り材料や微細配線を改良し、シリコンインターポーザーも高密度接続で実績を積んでいます。ガラスが技術課題を解決している間に、既存方式の性能とコストが改善する可能性があります。

また、すべてのAI半導体が大型ガラス基板を必要とするわけではありません。対象市場が高性能品の一部にとどまれば、想定する生産量へ届かない場合があります。

競合方式の性能向上と価格低下が同時に進めば、ガラス採用の利点はさらに狭まります。

顧客評価の長期化と量産開始の遅れ

半導体パッケージは不具合が製品全体の故障へつながるため、材料認定に厳しい試験が課されます。温度サイクル、湿度、接続信頼性などの評価が長引けば、量産ラインの稼働も後ろへずれます。

量産目標年は、顧客側の製品計画でも変わります。目標時期を過ぎても受注や能力増強が開示されない場合は、需要だけでなく製造上の課題も再確認します。

主要顧客の製品発売が延期されれば、材料会社だけでは量産時期を守れない場合もあります。

半導体ガラス基板関連銘柄のまとめ｜量産実績より事業化の進展を追う

半導体ガラス基板は、AI半導体の大型化と高密度配線を支える材料候補です。日本企業はガラス材料、微細加工、めっき、パッケージ基板で技術を持ち、4社とも事業化へ動いています。

ただし、現時点では開発、サンプル供給、パイロットラインが中心です。量産実績の有無を曖昧にせず、企業ごとの工程進展を追うのがこの記事の結論です。

短期の株価上昇率ではなく、技術が受注と利益へ変わる順番を企業ごとに確認します。

関連ニュースの見出しだけで量産企業と決めない姿勢が欠かせません。
